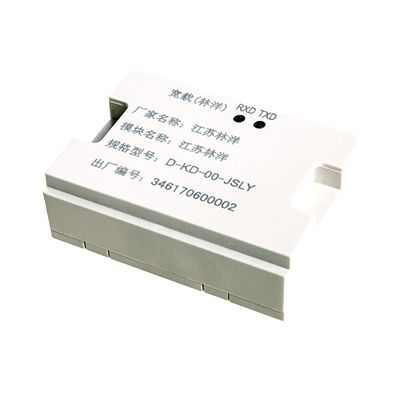

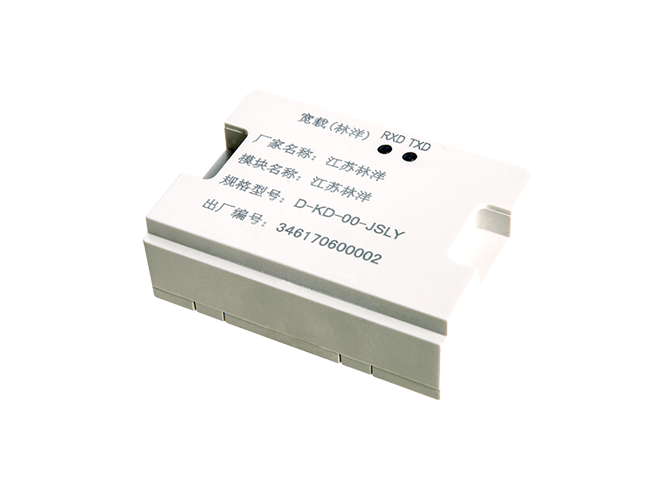

單相表寬帶載波模塊D-KD-00-JSLY
下載產品手冊
主要特點
-
基于OFDM寬帶電力線載波芯片而優化設計，高性能、低功耗。
-
適應我國用電網的環境，采用調制技術，實現了數據在電力線上雙向、高速、穩定的傳輸。
查看全部
協議與標準
-
Q/CSG1209003-2015 南網《單相電子式費控電能表技術規范》
-
南網《計量自動化終端本地信息模塊接口協議（2016版）》
-
DL/T645-2007《多功能電能表通信協議》
-
DL/T645-1997《多功能電能表通信協議》
規格參數
單相表寬帶載波模塊D-KD-00-JSLY
| 工作電壓 | DC8V~24V |
| 工作頻段 | 2MHz~12MHz |
| 調制方式 | 0FDM，子載波支持 BPSK、QPSK、80AM、160AM、64QAM |
| 靜態功耗 | ≤0.5W |
| 動態功耗 | ≤1.5W |
| 串口速率 | 2400bps |
| 工作溫度 | -40C~85℃ |
| 工作濕度 | 10%~100%RH無冷凝 |
| 外形尺寸 | 70mm(長)x50mm(寬)x22.7mm(高) |
